搜索关键词
固定式测斜仪、双轴式测斜仪、滑轮式测斜仪、测斜管固定式测斜仪
产品用途
固定式测斜仪广泛适用于测量土石坝、面板坝、岩土边坡、路堤、基坑等结构物的水平位移、垂直沉降及滑坡，固定测斜仪配合测斜管可反复使用，并方便实现测量数据的自动采集。
固定式测斜仪采用的是耐冲击型倾斜传感器，可靠性好，稳定速度快，安装附件少，组装方便，具有智能识别功能，输出信号为RS485数字量，直接显示工程值(位移或角度)。
SG-1B型固定测斜仪为全不锈钢结构，产品尺寸：测杆直径28mm，轮距500mm，仪器总长680mm。
产品实物图片
产品规格及主要技术参数
| 规格型号 | SG-1B （单轴/双轴）自选 |
| 测杆直径 | 28mm |
| 仪器轮距 | 500mm |
| 仪器总长 | 680mm |
| 测量范围 | ±15° /±30°自选 |
| 灵敏度 | ≤9″ |
| 测量精度 | ≤0.05%F.S |
| 输出信号 | RS485 |
| 耐水压 | ≥1MPa |
| 绝缘电阻 | ≥50MΩ |
产品结构及工作原理
产品结构：SG-1B型固定测斜仪由测杆、导向轮、连接钢丝绳、观测电缆等组成。
工作原理：在被测物内埋设测斜管, 测斜管内壁上有两对互成90°的导向槽，将测斜仪按某一方向顺导槽放入测斜管内，逐段进行测量，从而得到测斜管每段轴线与铅垂线之间的倾角和该段的水平位移值，累加后得出测斜管全长范围内的总水平位移值，并可描绘出测斜管随被测物变形的曲线。由多支SG-1B型固定测斜仪串联吊装在测斜管内，通过在不同高程上测杆内的倾斜传感器，测量出被测结构物的倾斜角度或位移量。固定测斜仪可多支串联组装，亦可布设为一个测量单元独立工作，并可回收重复使用。固定测斜仪能方便地实现倾斜测量的自动化。
埋设与安装
SG-1B型固定式测斜仪常用于需要自动化实时监测的场合，安装在大坝上实时监测坝体安全，安装在观测人员不易到达的危险高边坡上，观测人员只要在观测室进行遥测即可，省时省力。
SG-1B型固定式测斜仪是可重复使用的测量仪器，需要与测斜管配套使用。因此，安装固定测斜仪前必须先埋设测斜管。
SG-1B型固定式测斜仪的孔口及观测电缆都应采取防雷措施，尤其雷击高发地区。
SG-1B型固定式测斜仪内附有智能识别芯片，其内存贮有该测斜仪的编号、标定系数及地址码等信息。用读数仪测量时会自动将识别信息读出，顺序存入读数仪内，通讯给计算机，方便快速统计计算及查询，使测量工作实现人工智能无纸化操作。工程现场多支测斜仪电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支测斜仪所对应的编号及身份信息。

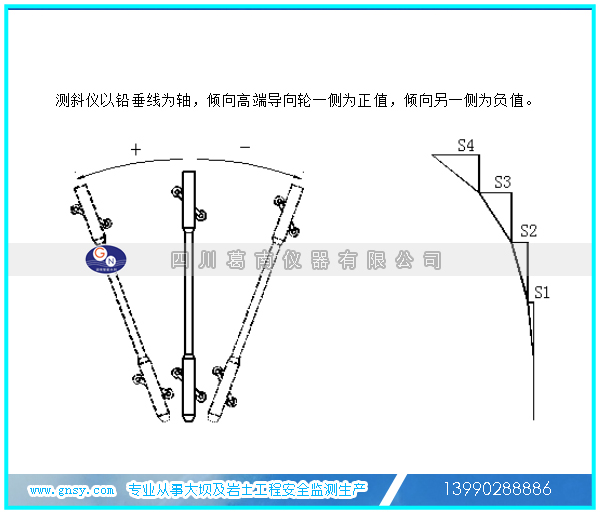

埋设在测斜管中的SG-1B型固定式测斜仪定轮向上倾斜为正，相返为负；其监测值应按变形观测正负号规定来定义：水平位移向下游为正，反之为负；向左岸为正，反之为负；对滑坡向坡下为正，向左岸为正，反之为负。
测量数据方法
SG-1B型固定式测斜仪测量用GN-106型全功能读数仪，将测量电缆一头连接读数仪，将另一头各色夹子对应连接上测斜仪的输出电缆，黑、红为电源端，白、绿为测量端。
SG-1B型固定式测斜仪测量用MCU-1X系列自动化采集设备，接入芯线按485信号接入；MCU端子接线柱1A（白）、2B（绿）、3（地）、4（黑，-）、5（红，+）。
SG-1B型固定式测斜仪测量用MCU-32X系列分步式模块化自动测量单元，接入芯线按485信号接入；MCU端子接线柱1（黑，-）、2（红，+）、3（地）、4B（绿）、5A（白）。
SG-1B型固定式测斜仪观测电缆（五芯水工双护套屏蔽线）与读数仪连接；传感器芯线的红（+）、黑（-）芯线为电压输入端，电压输入值≤16V；白（A）绿（B）为485信号输出。
选取基准值
SG-1B型固定式测斜仪的测量值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。在外荷载变动不大选取相同时间、稳定气温的3次相近的读数，经平均后做为基准值，固定测斜仪安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录，作为计算的基准值。为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同(误差≤0.5％F.S)，则证明基准值取值正确。
SG-1B型固定式测斜仪的测量值出现偏差时，可用以上方法重新校准基准值。
计算方法
当被测结构物发生倾斜变形时，固定测斜仪将同步感受变形，其变形量Si与输出的读数Fi(电量)具有如下关系：
Si = Li ×Sin(θ)
S = S1 + S2 + S3 + S4 + ...
式中：Si—被测结构物在第i点与铅垂线(或水平线)的倾斜变形量，单位为mm；
Li—第i支测斜仪的两轮距间的标距，单位为mm；
Fi—第i支测斜仪的实时测量值，单位为F；
θ—第i支测斜仪的测值角度；
S—各测点倾斜变形量求和后被测结构物的总倾斜变形量，单位为mm。
注：当使用EXCEL进行计算时需要先将角度转换为弧度，再乘仪器标距得出倾斜变形量，公式如下：
Si = L×Sin((a + b×Fi + c×Fi2 + d×Fi3) π/180)
注：SG-1B型固定式测斜仪具有智能识别功能，输出信号为RS485数字量，直接显示工程物理量(位移或角度)，不需要计算，以上公式仅供参考。
四川葛南“大坝云”监测软件接入多支固定式测斜仪方法和软件设置注意事项
（1）一个孔中安装多支固定式测斜仪，从孔口至孔底分别有序接入自动化测量单元或分步式模块化测量单元端子。
（2）一个孔中安装多支固定式测斜仪，仅用一根485信号延伸线，每支固定测斜仪应设置为不同地址码；测斜仪信号线不串连，可以不进行地址码设置。
（3）软件运行及设置部分图片展示
--------- SG-1B型固定式测斜仪由四川葛南仪器有限公司生产
产品生产遵循标准：
SL362-2006《大坝观测仪器测斜仪》
SL530-2012《大坝安全检测仪器检验测试规程》
DZ 0022-1991《测斜仪通用技术条件》
DB35/T 1844-2019《高速公路边坡工程监测技术规程》
JF 1550-2015《钻孔测斜仪校准规范》
大坝及岩土工程安全监测技术服务：
由葛南水利监测人13990298835提供（设计参考/现场安装/施工及运行期）相关技术咨询服务。
设计图参考
