隧洞基岩与衬砌混凝土开合位移计

    发布时间: 2025-10-15 14:17

隧洞基岩与衬砌混凝土开合位移计适用于长期布设在混凝土结构物与基岩结构物内，测量结构物伸缩缝或周边缝的开合度(位移)，同步测量埋设点的温度值。

隧洞基岩与衬砌混凝土开合位移计

搜索关键词：

    振弦式隧洞基岩位移计、振弦式隧洞衬砌位移计

产品用途：

    隧洞基岩与衬砌混凝土开合位移计适用于长期布设在混凝土结构物与基岩结构物内，测量结构物伸缩缝或周边缝的开合度(位移)，同步测量埋设点的温度值。

   振弦式隧洞基岩位移计的传感器采用的是SWD型振弦式位移计，由其加装配套附件（锚杆）而组成，振弦式表面测缝计具有参数识别功能。

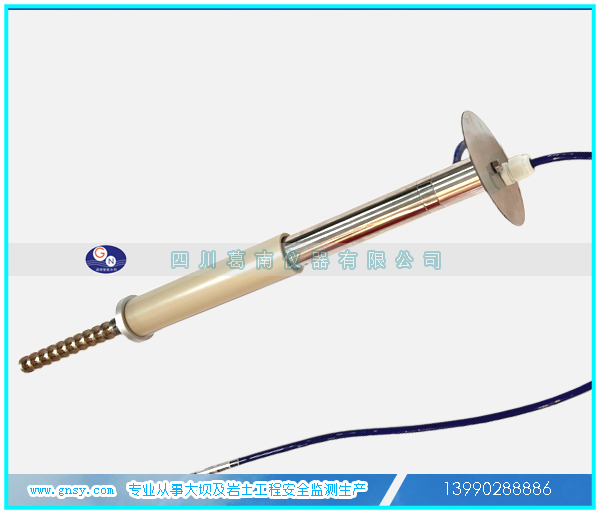

产品实物图：

产品规格及主要技术参数：

规格型号

SWD-20D

SWD-50D

SWD-100D

SWD-200D

SWD-250D

仪器外径mm

30.5

24

24

24

仪器长度mm

300

330

300



测量范围mm

0～20

0～50

0～100

0～200

0～250

灵敏度mm

≤0.01

≤0.02

≤0.04

≤0.06

≤0.085

拟合精度

≈0.1%F.S/0.5%F.S

温量范围

-40℃～+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

修正系数b

≈0.969 F/℃

耐水压

≥1MPa

绝缘电阻

≥50MΩ

储存温度

-30℃～+70℃

注：频率模数F=Hz2×10-3
