MCU-4X型自动化采集设备（柜内盒子式）

搜索关键词：

MCU-4  MCD-4  MCU-4X型采集模块，MCD-4型多功能采集设备

产品用途：

 MCU-4X型采集模块由高性能低功耗32位ARM内核微处理器为核心，将电源、测量、传输、存储等集成在一个模块里，模块内置高容量锂电池，集成了传感器信号调理、采集测量，数据存储、电源管理、通信及实时时钟等电路，具有抗干扰能力强、可靠性好，智能集成化程度高、测量精度高，功耗极低，安装、运行、维护方便等特点。

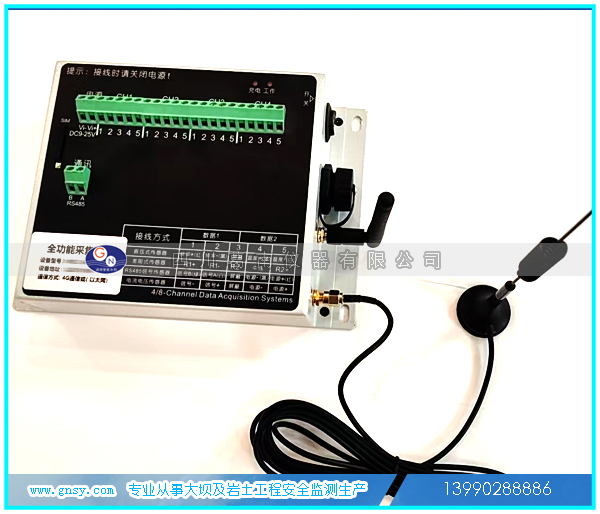

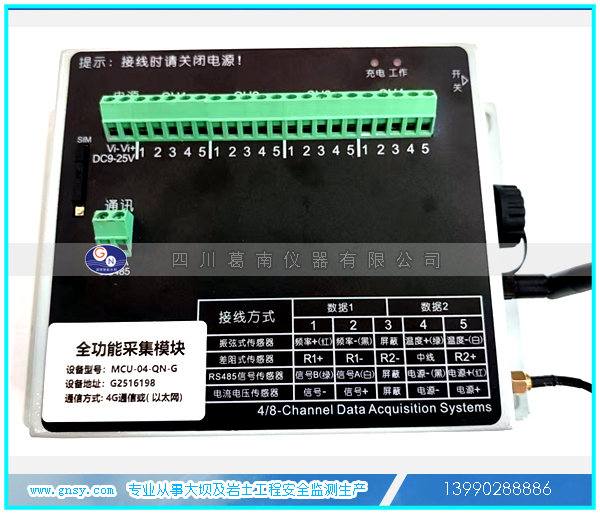

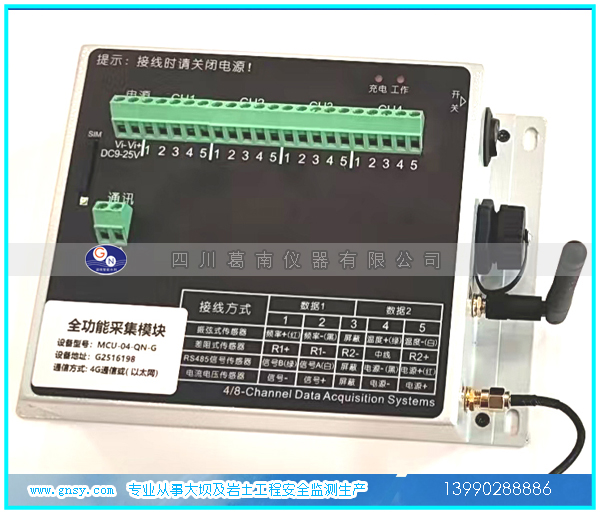

产品实物图片：

产品技术参数：

    产品型号：MCU-4X采集模块，MCD-4X多功能采集设备。

    1）通道参数：通道数量:4通道；

  （A）MCU-4X 型自动化采集终端通道数量4通道/单通道、8通道、16通道、20通道、24通道、32通道、40通道、60通道、80通道。

  （B）MCU-4X型自动化采集终端CH1~CH4单个通道复用：每个通道均应可采集差阻式传感器、振弦式传感器、电压信号传感器、电流信号传感器、RS485(数字量)信号传感器的测量数据。

  （C）MCU-4X 型自动化采集终端单台或多台（1通道、4通道、8通道、16通道、20通道、24通道、32通道、40通道、60通道、80通道）等多种类型可供选择；搭建灵活，每台 MCU-X 系列模块各自独立互不影响；可独立工作亦可互联或交替使用，独立和综合分配账号和管理权限。

  （D）可接入传感器：支持振弦、数字量、差阻、电流、电压测量等传感器；接入（频率+温度）4支传感器。

    2）采集设备接入传感器功能标准

   （A）振弦

    扫频激励（频率）范围：400Hz~6000Hz

    扫频激励（模数）范围：160F~36000F

    测频率分辨率：0.001Hz；测模数分辨率：0.01F；准确度0.1Hz。

    温度测量范围：-80~+150℃

    温度测量分辨力：0.01℃；准确度0.2℃。

    温度测量精度：≤0.5℃

    注：每个通道可同步采集振弦信号和温度；每个通道均可设置为测两路振弦信号或者两路温度信号。

    （B）数字信号（RS485、RS232、MODBUS等）

    传感器（变送器）供电电压：可编程电压输出5V/12V/24V，负载能力100mA

    支持波特率：600-115200bps

    支持协议：标准MODBUS-RTU协议；其它定制协议。

    （C）标准模拟量

    传感器（变送器）供电电压：可编程电压输出5V/12V/24V，负载能力100mA

    电流测量范围：0~20mA，精度：≤0.05%FS，分辨率：0.0005%FS

    标准模拟量（电压）:-5~5V，精度：≤0.05%FS，分辨率：0.001%FS

    AD位数：24位

    注：电流信号传感器支持两线制和四线制，内置高精度测量电阻。

    （D）差阻式传感器参数

    测量范围：0~1000Ω

    电阻比：0.8~1.2；电阻和：0.02~120.02Ω

    电阻值分辨率：0.01Ω，电阻比分辨率：0.0001，电阻和分辨率：0.001Ω

    电阻比准确度：0.0002，电阻和准确度0.01Ω

    （E）脉冲雨量计

    雨量测量范围：0-25mm/min(雨量)、0-50次/min

    3）设备采集功能

     （A)采集终端采用多核32位微处理器，24位工业级A/D转换器和冗余的继电器多路复用技术，自带数据存储功能，保证了数据安全和完整。

每通道存储30000条数据，当数据存满时自动循环覆盖旧数据。

    （B）存储标配256M，循环覆盖存储，可扩展TF卡到128G。

    （C）采样时间 ＜5s/点；数据丢失率：≤1‰。

    （D）平均无故障工作时间：MTBF>30000小时，数据丢失率：小于5‰。

    （E）智能识别：采集装置连接传感器，可以识别传感器编号、传感器类型、传感器参数、计算公式等信息(1800米以上）。

    （F）智能诊断：智能诊断应可诊断振弦类传感器“仪器正常 ”、“仪器开路”、“仪器短路 ”、“仪器或接头进水”四种状态（1800米以上）。

    （G）万能通道复用：CH端子可以任意混合接入不同厂家、不同信号、不同供电电压的传感器；通道功能参数和功能，结合现场接入的传感器更改进行参数设置。

    （H）支持边缘计算，在模块内部进行物理量计算，直接传输最终物理量值。

    （I）自动校时：具有自动校时功能，可实现手动对时。

    （J）实时时钟：内部自带时钟，每条数据记录都会记录数据采集的时间。

    （K）GPS定位：具有GPS基站定位功能。

    （L）自动省电：可以持续供电在线监测。

    （M）采集时间：可以设置定时、间隔、开启时间等不同采集时间段。

    （N）采集方式：支持定时/分时段巡测，实时、单点召测等多种测量方式。

    （O）巡检：定时巡检、分时段巡检。

    （P）采集通道选择：单通道/多通道/交叉通道自由选择。

    4）供电、功耗及电源保护

    （A）供电方式：双供电设计；支持太阳能供电、市电供电、内置电源管理芯片，支持外部蓄电池、开关电源等；9V-25V（直流宽压）、12V太阳能板（模块内置太阳能控制器）。

    注：可直接接入太阳能板无需太阳能控制器。标准U32/U40型野外箱带除湿加热功能，能在湿度较大的环境中正常工作（如大坝廊道、地下空间等）。

    （B）内置电池：内置6.0AH的高密度聚合物锂电池。

    （C）电源适应性：数据采集装置支持宽电压工作，电源电压在DC（9~25）V 范围内变化时，装置应能正常工作；接错电源线正负极，设备终端自我保护功能。

    （D）抗电强度：基本绝缘应承受波形基本上为正弦波形、频率为50Hz、1min的AC 1500V电压，试验期间，绝缘不应击穿

    （E）通讯电流：休眠＜100μA工作GPRS＜50 mA、RS485＜10 mA、采集＜500 mA工作4G＜50 mA、待机＜20mA

    （F）设备功耗：0.5W（工作）/0.5mW（休眠）；凤凰斜面接线端子；上电启动时间约1s。

     采用定时开机，完成数据采集及传输后，4-10 分钟内无操作 CPU 进入休眠状态。当采集周期到来时模块自动启动采集数据并存储，传输数据（自报开关打开）；如果模块采用RS485通讯时，可以向模块发送任意字节指令唤醒，等待时间超过2S后可对模块进行操作。

    5）通讯及传输方式

     （A）支持RS485、4GLTE-FDD/LTE-TDD、蓝牙BLE5.0、以太网、Lora以及WiFi通讯方式、Lora(选配)、NB-IOT(选配)、以太网口(选配)、网桥、数传电台、北斗终端传输等。

     （B）支持 3 个目标IP同时发送。

    （C）本地蓝牙：具有配置、查询、实时采集、智能识别、智能诊断等功能。

     （D）手机APP：具有配置、查询、实时采集、智能识别、智能诊断等功能。

     （E）手机微信小程序：具有配置、查询、实时采集、智能识别、智能诊断等功能。

     （F）软件：四川葛南仪器有限公司开发的“大坝及岩土工程安全监测系统”软件和数据采集工具；支持（微信小程序、蓝牙调试工具）配套使用，终端数据同步传输、云端进行设备管理；软件支持本地和公网同步使用。

     （G）数据补录：本地数据查询手动补录/公网数据自动补录。当网络信号较差导致数据发送失败时，设备可记录时间并在下次上线时补发。

     （H）远程控制：具有远程控制功能，可通过有线和无线方式，对终端进行管理和控制和参数设置。

     （I）满足《小型水库监测技术规范》相关要求；满足《大坝安全监测数据自动采集装置（DL/T1134-2009）》规定的各项技术指标要求。

     （J）支持HTTP推送（GET或post请求方式）、支持数据库同步、支持MQTT推送。

     （K）支持《水文监测数据通信规约SL651-2014》标准协议及其各省市扩展自定义协议。

     （L）轻松对接各省、市水利系统、地灾系统等平台，具体数据推送详见 www.gnsy.com 网址（数据采集传输）。

7）其它功能

    （A）自动校时：具有自动校时功能，可实现手动对时

    （B）智能识别：智能识别采集装置连接传感器，可以识别传感器编号、传感器类型、传感器参数、计算公式等信息(1800米以上）

    （C）智能诊断：智能诊断应可诊断振弦类传感器“仪器正常 ”、“仪器开路”、“仪器短路 ”、“仪器或接头进”水四种状态（1800米以上）

    （D）通道复用：每个通道均应可采集差阻式传感器、振弦式传感器、电压电流信号传感器、RS485信号传感器的测量数据

    （E）远程控制：应具有远程控制功能，可通过有线和无线方式，使终端和设备进行通信，并从终端远程控制设备

    （F）数据补发：应具有数据补发功能，当网络信号较差导致数 据发送失败时，设备可记录时间并在下次上线时补发

    （G）数据预警：支持超限加报，连接平台后可进行短信或微信报警推送。

    （H）支持采集并自动上报；设备健康及自检信息实时上报；内置GPS定位系统，监测设备地理信息位置，发生异动即刻预警。

    （I）水雨情视频叠加。

    （J）支持LED外屏数据显示。

    （K）满足《大坝安全监测数据自动采集装置（DL/T1134-2009）》规定的各项技术指标要求；

    （L）具有《水利部水文仪器及岩土工程仪器质量监督检验测试中心》出具的产品检验测试报告

    （M）具有《全国水利系统招标产品重点采购目录》入选证书

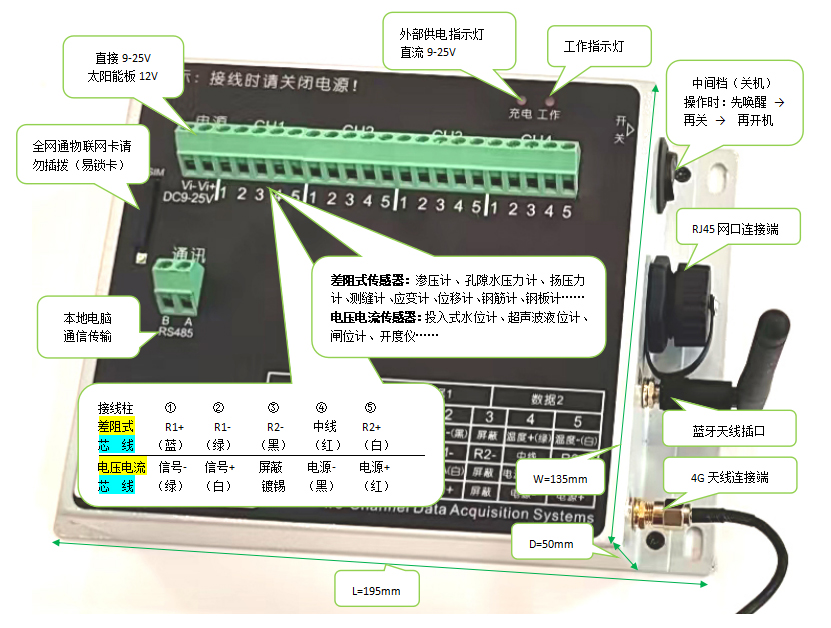

通道采集设备结构示意图
